克萊門特 螺桿式低溫空氣源熱泵（冷水）機組

克萊門特 螺桿式低溫空氣源熱泵（冷水）機組

ERACS.E-N-LT-X系列

制冷量：392～1396KW，制熱量：275～981KW

克萊門特螺桿式低溫空氣源熱泵（冷水）機組是專門為北方冬季采暖開發設計的產品。該系列產品系統簡單，可以保證機組在環境溫度-25℃時穩定制熱 。制熱量范圍廣 275～981KW（低溫工況時，進風溫度-12℃，出水溫度41 ℃ ）。系統設計采用雙壓縮機設計，互為備用。滿足北方冬季采暖的需求，同時滿足夏季制冷的要求。機組執行GB/T 25127.1-2010 低環境溫度空氣源熱泵(冷水)機組 工業或商業用及類似用途的熱泵(冷水)機組GB 37480-2019低環境溫度空氣源熱泵(冷水)機組 能效限定值及能源效率等級。機組達到國家一級節能等級。

拓展功能：

整體框架結構描述：

機組的整體框架及底板均采用外表面已做聚脂噴涂處理的鍍鋅鋼板制成，使機組整體不宜生銹。

壓縮機描述：

采用專用設計的高效低溫壓縮機，保證機組在低溫環境下的穩定運行；比澤爾低溫專用壓縮機，穩定高效。采用專為HFC407C設計電機直驅半封閉式低溫專用雙螺桿壓縮機，優質可靠，能效比高，壽命長。機組自帶壓縮機隔音罩，降低機組噪音。

蒸發器描述：

1、采用殼管式非對稱結構設計，即氣態、液態制冷劑通過傳熱銅管流通截面積不同，使制冷劑無論在液態或氣態時都在最佳、均勻的流速下循環運行，因而不僅使冷媒能夠充分蒸發，又使回路的循環阻力減小。

2、與對稱式結構相比，非對稱蒸發器不僅具有更高換熱效率，而且其也具有更高回油效果。

3、高傳熱效率渦旋狀內螺紋銅管，增加換熱面積和制冷劑擾動，提高換熱效果。

4、蒸發器設計、制造、檢驗等均符合GB/150《鋼制壓力容器》、JB/4765《制冷裝置用壓力容器》等壓力容器國家標準和法規。

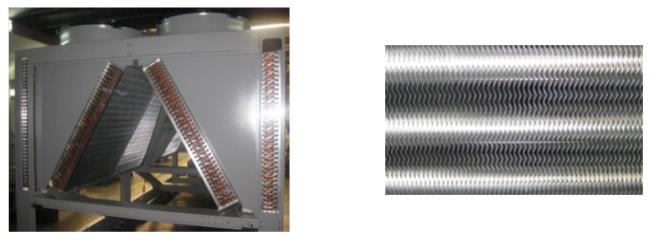

冷凝器：

1、采用倒M型結構，在機組體積不變的前提下增加換熱面積；風速分布均一化，實現高性能的熱交換，供暖時結霜減少，提高制熱和除霜性能；

2、采用波紋片設計，機組冷凝器不容易堵塞，機組維護費用降低、壽命更長；鋁片采用加厚設計，不容易發生倒片；

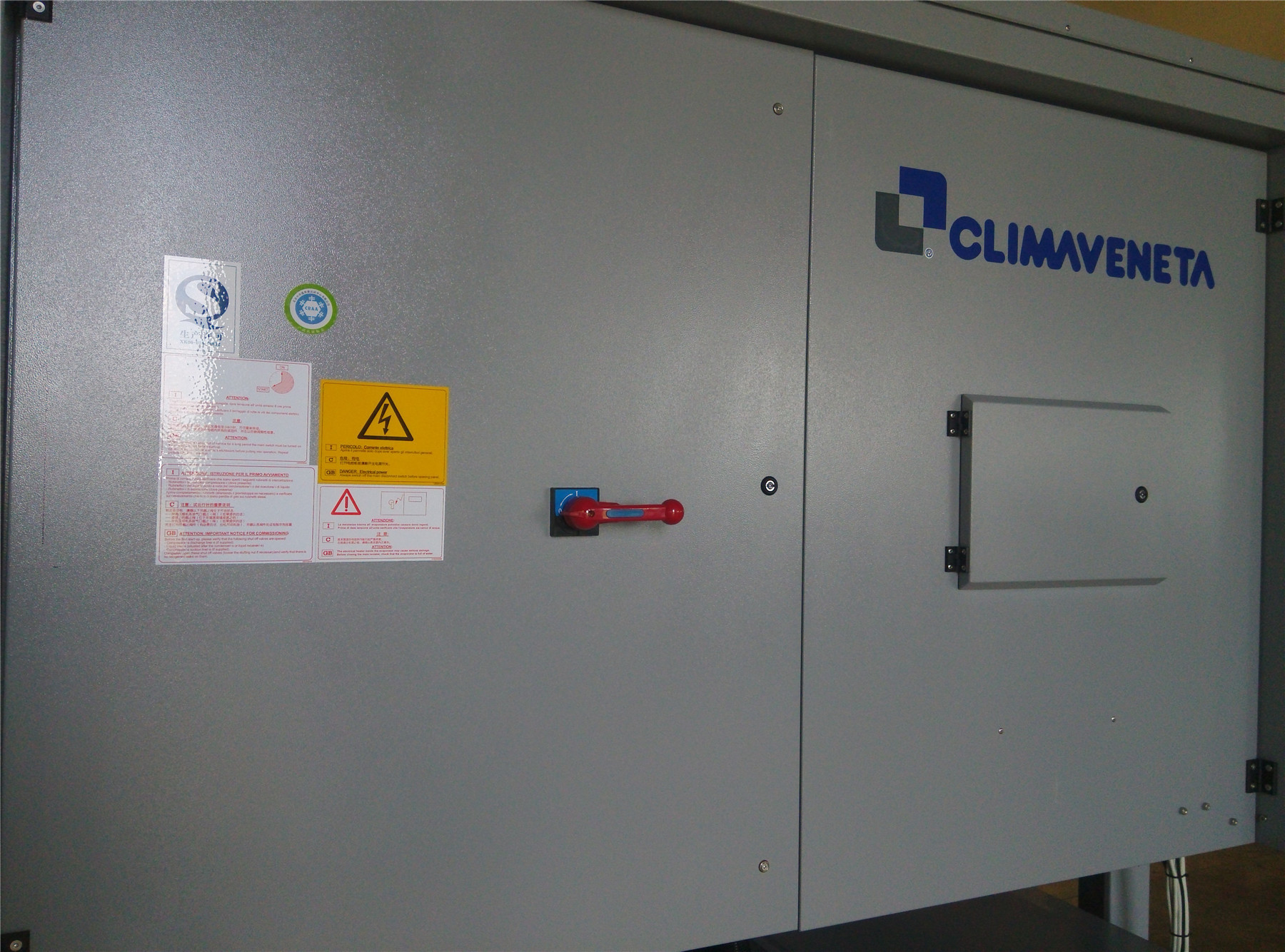

控制柜：

1、機組啟動及微電腦控制部分集成于同一控制柜體，位于機組前端，便于現場操作人員在機房內及機組間的操作，所有電器部分的維修均可在機組的前部進行。

2、電器控制箱為優質鋼板壓制成，外表面已做鍍鋅噴粉處理，使其耐氣候性好，并能夠有效保護機組電氣部件。

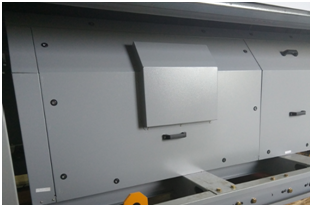

3、為了操作人員的安全性，主機一旦接通電源，操作人員將無法打開控制與電器部件的隔離板，以確保操作人員的安全。

控制系統：

采用新型控制系統，具有良好的人機界面，優良的控制調整功能、較強的擴展能力、監控管理能力和極強的兼容性。多個擴展配件，增加遠程和群控功能。 1、友好人機界面：操作屏嵌入機組，方便的操作、良好的 保護。全電腦自動控制，實現無人操作。直觀LCD界面，多語言多菜單顯示數據和參數調整，按照克萊門特傳統，壓機狀態和參數另具有單獨的直觀顯示，運轉情況一目了然。

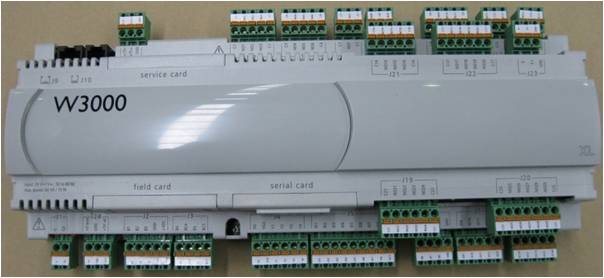

2、機組控制與運行管理：先進的W3000 微電腦智能控制系統，內置克萊門特特殊設計的控制算法，更加突出機組的節能性和可靠性：FIFO 壓縮機運行時間均衡功能，延長整機壽命；自動負荷調整輸出功能，節能節電；通過與壓縮機的減載系統相配合，實現25-100%無級調節；運行參數調整和設定，適應不同環境應用；溫度壓力保護采用模擬量測量，可以預測預防故障發生，增加可靠性。

3、網絡通訊和樓宇控制功能：支持樓宇控制連接?？梢赃B接MODBUS、LONWORKS、BACNET等常見的樓宇控制系統。

4、FWS Internet網絡服務器：微電腦智能控制器可以選配克萊門特 FWS 網絡服務器，通過局域網或Internet網絡監測、參數設定與調整和控制機組運行。

5、故障保護、報警和分析能力微電腦智能控制器具有完善的故障保護、報警、記錄和分析功能，具有高低壓開關、缺相、逆相、過載、過流、過熱、排氣溫度、水流、防凍等保護功能，并實現故障的記錄、報警顯示，獨有“Black Box”黑匣子故障記錄、分析系統，可以記錄400 個故障和每次故障發生前的200 多個現場數據，在故障發生后用來進行故障診斷，快速排除故障，提高技術支持效果。通過連接克萊門特Ser vice 遠程服務程序，還可以在故障發生前發現潛在故障并進行妥善的預防處理，防患于未然。

電氣控制質量保證：

采用可以耐低溫的電氣元件

電子膨脹閥：

采用電子膨脹閥，精確控制，適應負荷變化。

 制冷制熱采用各自單獨的電子膨脹閥，保證機組的穩定運行。制冷制熱采用各自單獨的電子膨脹閥 精確控制

施樂百外傳風機：

※ 根據仿生學和空氣動力學設計三維成型風扇葉片；
※ 多葉片設計；
※ 采用變頻控制設計，可根據環境溫度自動調整轉數。

智能除霜：

不同于傳統熱泵系統，克萊門特開發了“SMART DEFROST”智能除霜系統。該系統具有自適應功能，能自動根據室外溫度和濕度以及機組上次除霜的結果對下次除霜進行修正和調整，以保證每次除霜準確。

經濟器設計：

采用經濟器設計，強化換熱效果,提高機組低溫制熱性能；

低溫可靠穩定運行：

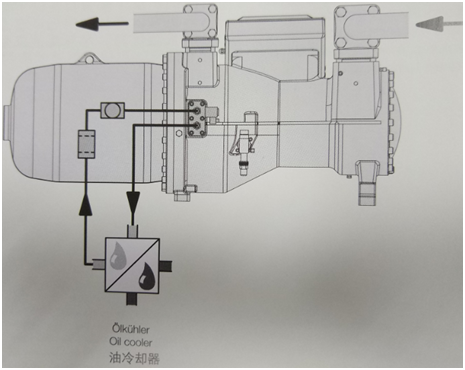

采用R407C環保制冷劑；同時在系統設計中增加水/油冷卻系統、 系統中增加/加大儲液器、 系統中增加/加大氣液分離器、采用耐低溫電氣件來保證機組可靠運行。
